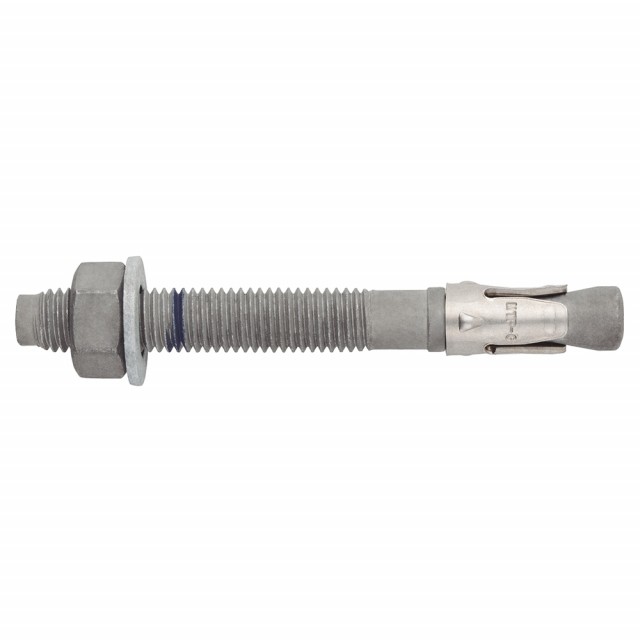

Korrosjonsbestandig ekspansjonsbolt produsert i karbonstål, belagt med Atlantis-coating. Ekspansjonsbolten er beregnet for både vanlig og sprukket betong, og er tilgjengelig fra M6x60mm til M20x200mm - mangler vi dimensjonen du er ute etter, ta kontakt med oss, så skaffer vi den.
Ekspansjonsbolten har en korrosjonsbestandighet i klasse C3, noe som betyr at den egner seg bra i by- og industriatmosfære, moderat forurenset, og i kystklima med lite salt. Velegnet i f.eks. produksjonslokaler med høy fuktighet, næringsmiddelbedrifter, bryggerier, meieri og vaskerier.
Bolten er belagt med Atlantis-coating, som er en tredelt coating som forlenger levetiden betraktelig. Det legges først et lag med sink på minimum 5μm, så legges det et lag med kjemisk, passiviserende coating på ca. 1μm for å beskytte sinklaget mot hvitrust (korrosjon). Til slutt legges det to lag med epoxy på til sammen rundt 14μm, som herdes i 30-35 minutter på 180-200ºC.
Mer informasjon finner du i databladet.
Informasjon om Atlantis-coating finner du her.
Er du usikker på hvilken type ekspansjonsbolt du skal velge? Ta en titt på vår guide her!

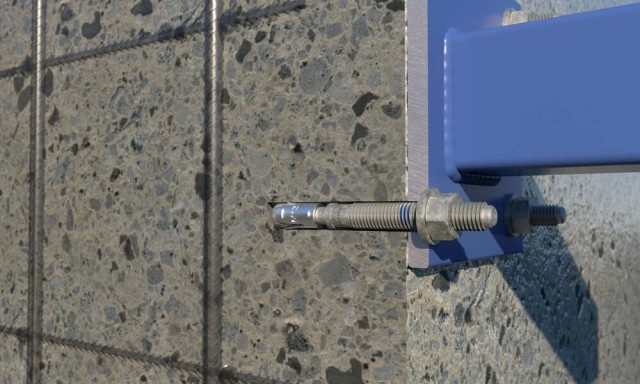

NB! Illustrasjonsfoto!
Anbefalt maks last
Anbefalt maks last per bolt i kN, med sikkerhetsfaktor γF = 1,4, ved standard forankringsdybde. «–» betyr at størrelsen ikke er vurdert for den bruken.
| ART. NR. | DIMENSJON | MAKS FESTE-
TYKKELSE (mm) | UOPPRISSET BETONG | OPPRISSET BETONG |
|---|
| STREKK (kN) | SKJÆR (kN) | STREKK (kN) | SKJÆR (kN) |
|---|
| APG06060 | M6x60 mm | 10 | 2,38 | 3,45 | – | – |
| APG06070 | M6x70 mm | 20 | 2,38 | 3,45 | – | – |
| APG06100 | M6x100 mm | 50 | 2,38 | 3,45 | – | – |
| APG08050 | M8x50 mm | 2 | 1,79 | 3,85 | 1,28 | 2,69 |
| APG08060 | M8x60 mm | 12 | 1,79 | 3,85 | 1,28 | 2,69 |
| APG08075 | M8x75 mm | 9 | 3,97 | 6,80 | 2,38 | 5,45 |
| APG08095 | M8x95 mm | 29 | 3,97 | 6,80 | 2,38 | 5,45 |
| APG08115 | M8x115 mm | 49 | 3,97 | 6,80 | 2,38 | 5,45 |
| APG10070 | M10x70 mm | 5 | 3,19 | 11,60 | 2,27 | 9,90 |
| APG10090 | M10x90 mm | 10 | 8,57 | 11,60 | 4,76 | 11,60 |
| APG10105 | M10x105 mm | 25 | 8,57 | 11,60 | 4,76 | 11,60 |
| APG10115 | M10x115 mm | 35 | 8,57 | 11,60 | 4,76 | 11,60 |
| APG10135 | M10x135 mm | 55 | 8,57 | 11,60 | 4,76 | 11,60 |
| APG10165 | M10x165 mm | 85 | 8,57 | 11,60 | 4,76 | 11,60 |
| APG10185 | M10x185 mm | 105 | 8,57 | 11,60 | 4,76 | 11,60 |
| APG12080 | M12x80 mm | 4 | 5,74 | 16,56 | 4,09 | 11,60 |
| APG12110 | M12x110 mm | 14 | 13,72 | 16,86 | 7,62 | 16,86 |
| APG12130 | M12x130 mm | 34 | 13,72 | 16,86 | 7,62 | 16,86 |
| APG12150 | M12x150 mm | 54 | 13,72 | 16,86 | 7,62 | 16,86 |
| APG12180 | M12x180 mm | 84 | 13,72 | 16,86 | 7,62 | 16,86 |
| APG12200 | M12x200 mm | 104 | 13,72 | 16,86 | 7,62 | 16,86 |
| APG16125 | M16x125 mm | 8 | 17,14 | 31,37 | 12,85 | 25,70 |
| APG16145 | M16x145 mm | 28 | 17,14 | 31,37 | 12,85 | 25,70 |
| APG16175 | M16x175 mm | 58 | 17,14 | 31,37 | 12,85 | 25,70 |
| APG16220 | M16x220 mm | 103 | 17,14 | 31,37 | 12,85 | 25,70 |
| APG20170 | M20x170 mm | 32 | 23,43 | 46,85 | 14,29 | 32,80 |
| APG20200 | M20x200 mm | 62 | 23,43 | 46,85 | 14,29 | 32,80 |
* Last- og styrkeverdiene er hentet automatisk fra produsentens data. All dimensjonering og alle styrkeberegninger må kontrolleres mot produsentens originale datablad og ETA, som du finner her.
