Betongskruer – valg, montering og bruksområder

Kort forklart: Betongskruer brukes til direkte innfesting i betong. Du borer først et hull med riktig diameter og dybde, og skruer deretter betongskruen direkte inn i hullet uten plugg. Gjengene på skruen skjærer seg inn i betongen og danner festet.

Betongskruer brukes blant annet til montering av braketter, skinner, reoler, treverk, stålkonstruksjoner og tekniske installasjoner mot betong. De kan være et alternativ til ekspansjonsbolter og kjemisk innfesting, avhengig av belastning, underlag og krav til innfestingen.

Vi fører betongskruer fra INDEX i flere utførelser, blant annet syrefaste A4-betongskruer, Atlantis-belagte betongskruer for C3-miljø og spesialskruer for betong.

Hva er en betongskrue?

En betongskrue er et mekanisk festemiddel som monteres direkte i et forboret hull. I motsetning til en vanlig skrue med plugg trenger betongskruen ingen separat plugg, hylse eller ankermasse.

Gjengene er konstruert for å skjære og gripe i betongen når skruen monteres. Godkjente betongskruer kan brukes til innfesting i både sprukket og usprukket betong, men belastning, minste kantavstand, innbyrdes avstand, boredybde og settedybde må alltid kontrolleres i dokumentasjonen for den aktuelle skruen.

Betongskruer har heller ingen ekspansjonshylse som presses utover når festet strammes. Det gjør dem aktuelle i mange installasjoner hvor ekspansjonsvirkning er uønsket, blant annet nær kanter. Hvor nær en kant skruen faktisk kan monteres, bestemmes av dimensjonen og godkjenningen til den enkelte skruen.

Hva brukes betongskruer til?

Betongskruer finnes i mange dimensjoner og hodeutførelser og brukes derfor til en rekke forskjellige typer innfesting.

Vanlige bruksområder er blant annet:

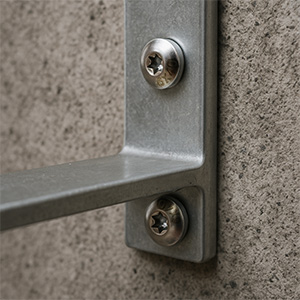

• braketter og beslag mot betong
• reoler, skinner og konsoller
• treverk som skal festes direkte til betong
• kabelbroer, rørføringer og andre tekniske installasjoner
• rekkverk og andre stålkonstruksjoner, når aktuell skrue er godkjent for belastningen
• midlertidige installasjoner som senere skal kunne demonteres

Betongskruen kan skrus ut igjen slik at innfestingen kan demonteres uten at en ekspansjonsbolt eller annet festemiddel blir stående igjen i betongen.

Viktig om gjenbruk: At en betongskrue kan demonteres betyr ikke automatisk at den kan gjenbrukes med samme dokumenterte bæreevne. Gjengene slites under montering, og gjenbruk er normalt ikke omfattet av belastningsverdiene i ETA-dokumentasjonen. Ved bærende eller sikkerhetskritiske innfestinger bør du derfor følge produsentens tekniske dokumentasjon og ikke regne med opprinnelig kapasitet ved gjenbruk.

Betongskrue eller ekspansjonsbolt – hva skal jeg velge?

Både betongskruer og ekspansjonsbolter brukes til innfesting i betong, men de fungerer forskjellig.

Betongskrue:

• skrues direkte inn i et forboret hull
• krever ingen plugg eller ekspansjonshylse
• kan demonteres helt igjen
• har ingen tradisjonell ekspansjonshylse som presser mot sidene i borehullet
• kan derfor være aktuell der kantavstander eller demontering er viktig
• gir rask montering når mange festepunkter skal monteres

Ekspansjonsbolt:

• monteres i et forboret hull og ekspanderer når bolten strammes
• er en mye brukt løsning for permanente innfestinger i massiv betong
• krever at betongen og plasseringen tåler ekspansjonskreftene
• vil normalt etterlate hele eller deler av festet dersom installasjonen demonteres

Det finnes ikke ett alternativ som alltid er best. Valget må gjøres ut fra belastning, betongkvalitet, kantavstand, krav til demontering, korrosjonsmiljø og godkjenningen til det konkrete festemiddelet.

Når bør jeg bruke kjemisk innfesting?

Kjemisk innfesting bruker ankermasse sammen med for eksempel gjengestag eller armeringsjern. Det er en annen type innfesting enn både betongskruer og ekspansjonsbolter.

Kjemisk innfesting er blant annet aktuelt når konstruksjonen krever en bestemt type forankring, ved spesielle belastninger eller når mekanisk ekspansjon ikke er ønskelig. Det krever samtidig korrekt rengjøring av borehullet og riktig herdetid før innfestingen belastes.

Hvordan monterer jeg betongskruer?

Riktig montering er avgjørende for at betongskruen skal oppnå den kapasiteten som er oppgitt i produktets tekniske dokumentasjon.

1. Velg riktig skrue og lengde
   Kontroller hvilken tykkelse materialet som skal festes har, nødvendig settedybde i betongen og hvilken total skruelengde som kreves. Se teknisk datablad for den aktuelle dimensjonen.
2. Bor hull med riktig diameter og dybde
   Bruk et egnet betongbor og følg bordiameter og minimum boredybde som produsenten oppgir. For lite hull kan gjøre skruen vanskelig eller umulig å montere. For stort hull kan redusere festet mellom gjengene og betongen.
3. Rengjør borehullet
   Fjern borestøv slik monteringsanvisningen krever. Du kan blant annet bruke en hullblåser, luftblåser eller kompressor. Borestøv som blir liggende i hullet kan påvirke monteringen og innfestingen.
4. Monter skruen gjennom delen som skal festes
   Betongskruer med sekskanthode monteres normalt med passende pipe eller magnethylse. Skruer med Torx-spor monteres med riktig Torx-bits. Kontroller hvilken nøkkel- eller bitsstørrelse som gjelder for produktet.
5. Kontroller tiltrekking og monteringsdata
   Ikke bruk samme tiltrekking eller moment på alle betongskruer. Følg teknisk datablad for den aktuelle typen og dimensjonen. For hard tiltrekking kan skade skruen, gjengene eller innfestingen.

Er du usikker på bor, boredybde eller fremgangsmåte, kan du også lese vår guide til boring i betong. Vi lagerfører betongbor for både SDS-Plus og SDS-Max.

Hvordan velger jeg riktig betongskrue?

Det er særlig fire ting du bør kontrollere før du velger betongskrue:

• Underlaget: Er skruen godkjent for den aktuelle betongen eller underlaget?
• Belastningen: Hvor store trekk- og skjærkrefter skal festet tåle?
• Miljøet: Skal skruen stå tørt innendørs, i et fuktig miljø eller i et korrosivt kyst- eller industrimiljø?
• Monteringen: Hvilken hodeform, lengde, settedybde og dimensjon passer til delen som skal festes?

Syrefaste A4-betongskruer

Våre syrefaste A4-betongskruer brukes når korrosjonsmotstand er viktig. INDEX benytter en bimetallkonstruksjon hvor selve skruekroppen er produsert i syrefast A4-stål, mens spissen er produsert i herdet karbonstål for å tåle belastningen under innskruing i betongen.

A4-utførelsen har korrosjonsbestandighet for miljøer opp mot korrosjonsklasse C5 og er derfor aktuell i blant annet kystnære og industrielle miljøer hvor en vanlig belagt eller elforsinket skrue ikke er tilstrekkelig.

Vi lagerfører A4-betongskruer med flere forskjellige hodeutførelser, blant annet sekskanthode, senkehode, panhode og sopphode. Se utvalget av syrefaste A4-betongskruer for tilgjengelige dimensjoner.

Atlantis-belagte betongskruer – C3

Våre Atlantis-belagte betongskruer er produsert i karbonstål og har INDEX sitt Atlantis-belegg for beskyttelse mot korrosjon i C3-miljøer.

C3 er aktuelt i en rekke innendørs miljøer med fuktighet og i utendørs miljøer med moderat korrosiv påvirkning. Hvilken korrosjonsklasse som kreves må vurderes ut fra miljøet skruen faktisk skal stå i.

Atlantis-serien er et aktuelt valg når du trenger en betongskrue med bedre korrosjonsbeskyttelse enn vanlig elforsinket utførelse, men ikke har behov for A4. Les mer om INDEX Atlantis Coating, eller se våre Atlantis-belagte betongskruer.

Spesialskruer for betong

Vanlig sekskant-, senke- eller panhode passer ikke til alle installasjoner. Vi lagerfører derfor også spesialskruer for betong.

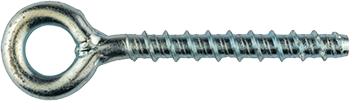

Utvalget omfatter blant annet betongskruer med øye, innvendig gjenge og utvendig gjengestuss. Dette gjør det mulig å montere for eksempel gjengede komponenter, oppheng og andre installasjoner direkte mot betongen uten først å montere et separat ekspansjonsanker.

De elforsinkede spesialskruene er først og fremst aktuelle i tørre innendørsmiljøer. Ved fuktige, utendørs eller korrosive miljøer må du velge en utførelse med tilstrekkelig korrosjonsbeskyttelse.

Hvilken hodeform skal jeg velge?

Sekskanthode: Praktisk når skruen skal monteres med pipe eller magnethylse og skruehodet kan ligge utenpå braketten eller materialet.

Senkehode: Brukes når skruehodet skal ligge plant eller nedsenket i materialet som festes.

Pan- og sopphode: Aktuelt der man ønsker et lavere og bredere skruehode enn et tradisjonelt sekskanthode.

Innvendig gjenge, utvendig gjenge eller øye: Brukes ved spesielle oppheng og installasjoner hvor det skal kobles andre komponenter til betongfestet.

Vanlige spørsmål om betongskruer

Må jeg bruke plugg sammen med en betongskrue?

Nei. En betongskrue er laget for direkte montering i et forboret hull og skal normalt ikke monteres med en separat plugg.

Hvilket bor skal jeg bruke til betongskruer?

Bordiameteren bestemmes av skruetype og dimensjon. Bruk verdien som står på emballasjen eller i det tekniske databladet til den aktuelle skruen. Ikke velg bordiameter bare ut fra skruens utvendige mål.

Hvor dypt skal jeg bore?

Borehullet må ha den minimumsdybden som produsenten angir. Boredybde, settedybde og maksimal tykkelse på delen som skal festes henger sammen og varierer mellom skruedimensjonene.

Kan betongskruer brukes i sprukket betong?

Ja, dersom den konkrete betongskruen har godkjenning for sprukket betong. Flere av INDEX sine betongskruer har ETA-godkjenning for både sprukket og usprukket betong. Kontroller alltid dokumentasjonen for den aktuelle skruen ved bærende eller sikkerhetskritisk innfesting.

Kan en betongskrue skrus ut igjen?

Ja. En av fordelene med betongskruer er at hele skruen kan demonteres igjen. Det er nyttig ved midlertidige installasjoner eller når delen som er festet senere må fjernes eller justeres.

Kan jeg bruke betongskruen på nytt?

Fysisk kan enkelte betongskruer brukes på nytt, men du skal ikke regne med at en brukt skrue har samme dokumenterte bæreevne som en ny. INDEX opplyser at gjenbruk ikke er dekket av de opprinnelige ETA-belastningsverdiene. Ved lastbærende innfesting bør du derfor bruke ny skrue dersom dokumentasjonen krever det.

Kan betongskruer monteres nær en kant?

Betongskruer har ikke samme ekspansjonshylse som en ekspansjonsbolt og kan derfor være aktuelle ved mindre kantavstander. Minste tillatte kantavstand og avstand mellom skruene varierer likevel med dimensjon, settedybde og belastning og må kontrolleres i produktets tekniske dokumentasjon.

Skal jeg velge C3 eller syrefast A4?

Det avhenger av korrosjonsmiljøet. Atlantis C3 er beregnet for miljøer hvor korrosjonsklasse C3 er tilstrekkelig. A4 brukes når det kreves høyere korrosjonsmotstand, blant annet i mer utsatte kyst- og industrimiljøer. Ved tvil bør korrosjonsklasse bestemmes før festemiddelet velges.

Kort oppsummert

Betongskruer gir direkte mekanisk innfesting i forborede hull i betong uten bruk av plugg eller ankermasse. De er raske å montere, kan demonteres helt igjen og finnes i en rekke dimensjoner, hodeformer og materialer.

For å få riktig innfesting må du velge skrue etter underlag, belastning, settedybde, kantavstand og korrosjonsmiljø – og følge teknisk datablad for bordiameter, boredybde og montering.

Se hele utvalget av betongskruer, eller les videre om hvordan du borer riktig i betong.
